架空线路故障测试仪【微机继电保护测试仪】产品性能

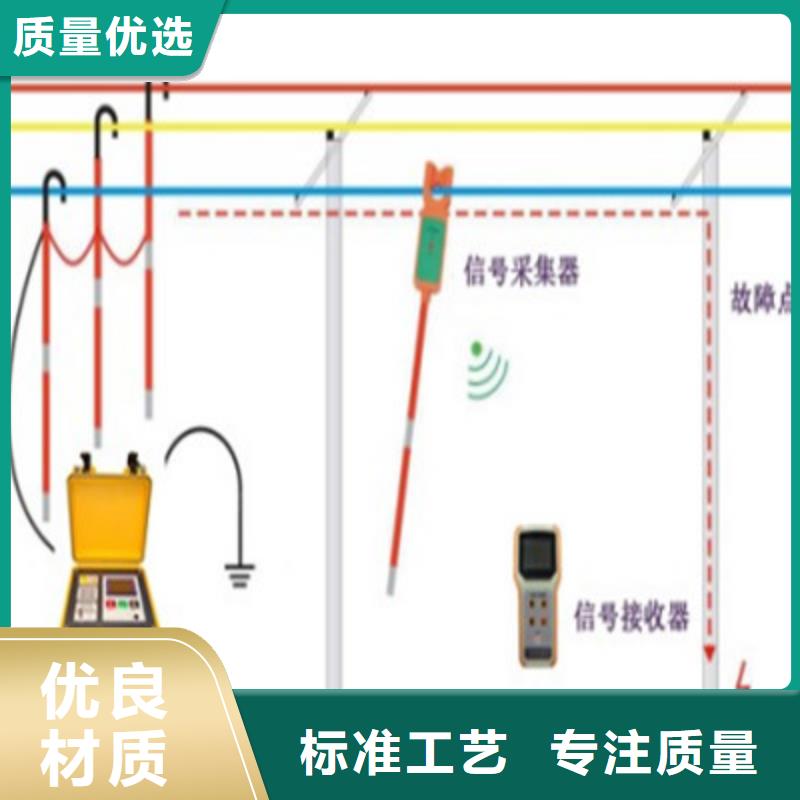

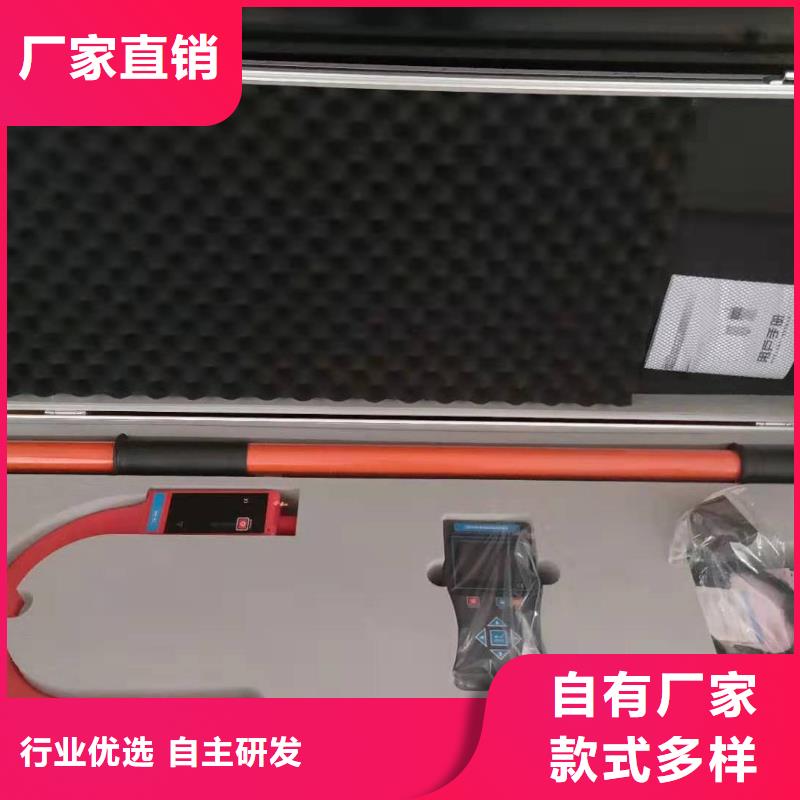

江苏无锡架空线路故障测试仪为采集器正向夹持的信号波形，图26为同一信号反向夹持的信号波形，夹持方向不同波形相反不影响检测结果。?如图27为检测到不稳定的信号时的波形；?如图28位检测到的稳定的小信号的波形；7.3定位步骤:定位故障由定线、定段和定点组成。7.3.1定线：首先确定故障线路，将高压主机信号线搭在待测线路上，向故障相注入高压直流信号，该信号将沿线路流至故障点，并经故障点流入大地。这样，从信号注入处至故障点会有等值的直流电流。通过查看主机开始检测屏幕中的“接地状态”查看线路上是否存在故障。7.3.2定段：检测到线路发生故障，然后确定故障的区段。图29 故障配电线路示意图用采集器在线路主要分支测量信号，接收器故障检测将显示故障点位置是在上游或下游，上游表示故障在靠近信号输入方向，下游表示故障在远离信号输入方向。按照上述方法，就可以准确确定故障区段。例如上图中所示，在节点“a”处测量，确定粗线（红线）部分为故障区段。7.3.3定点：当确定故障区段后，主机输出的信号将沿线路经故障点流入大地（如下图），根据此特点即可采用二分法进一步定位故障。图30故障信号流向图二分法：①　在故障线路中间位置塔杆两侧检测信号电流，通过采集器测量到的信号后，将在接收器上显示故障是在上游还是在下游。若在塔杆输入/输出两侧侧均为上游，则表示故障在信号靠近的主机侧；若在塔杆输入/输出两侧侧均为下游，则表示故障在信号远离主机侧；若在塔杆输入侧为下游,输出侧为上游，则表明故障就在此处。②若在上述检测后，确定故障在下游，则在下游线路中间位置进行第二次测量，并重复上述的测量过程，然后逐步缩小故障范围后，直至找到故障点位置。注：当检测到塔杆两侧的信号值有明显不同时（两侧相差大于5mA），很有可能存在故障，请重点检查此处。8售后服务：8.1凡购本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。8.2自购机之日起，在保修期内，维修不收取维修费；保修期外，维修调试收取适当费用。8.3电池属消耗品，不在保修范围内。8.4属下列情况之一者不予保修：8.5用户对仪器有自行拆卸或对仪器工艺结构有人为改变。8.6因用户保管或使用不当造成仪器的严重损坏。 8.7属于用户其它原因造成的损坏。

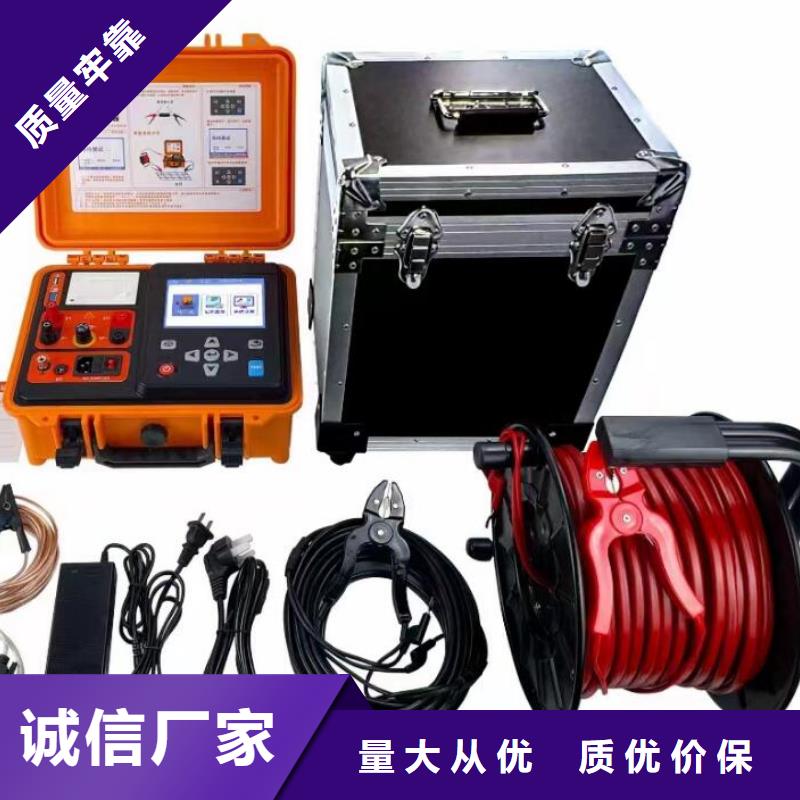

江苏无锡架空线路故障测试仪系统概述 本测试系统是在我公司原大功率线路工频参数异频测试系统（分体式装置）的基础上全功能的升级换代产品,依据《DL/T 1119-2010输电线路工频参数测试仪通用技术条件》和《DL/TkV交流架空输电线路工频参数测量导则》将异频电源及测试主机整合为表源一体化的测试装置。即：异频电源及其输出控制、隔离变压器及其档位切换、测试接线变换、接地分合操作、信号测量及采集、数据分析计算等功能全部集中在同一个机箱内。本装置的可实现的测试项目(配置)涵盖了各类电力输电线路在参数测量前试验项目和工频参数测量项目中所要求全部内容。a) 被测线路首末端悬空--线路静电感应电压、接地电流测量； b) 被测线路末端短路接地--线路电磁感应电压、电磁干扰电流测量； c）高感应电压下三相线路的相别核对--线路末端为桥架母线或GIS组合电器； d) 线路各相绝缘电阻测试、核对相别、线路直流电阻测量；e) 三相输电线路的正序阻抗、零序阻抗、正序电容、零序电容、等值电容；e) 多回同杆或并行线路回路之间的零序互阻抗和零序耦合电容；f) 多回同杆或并行线路回路间的不平衡度影响和不对称度影响分析；
