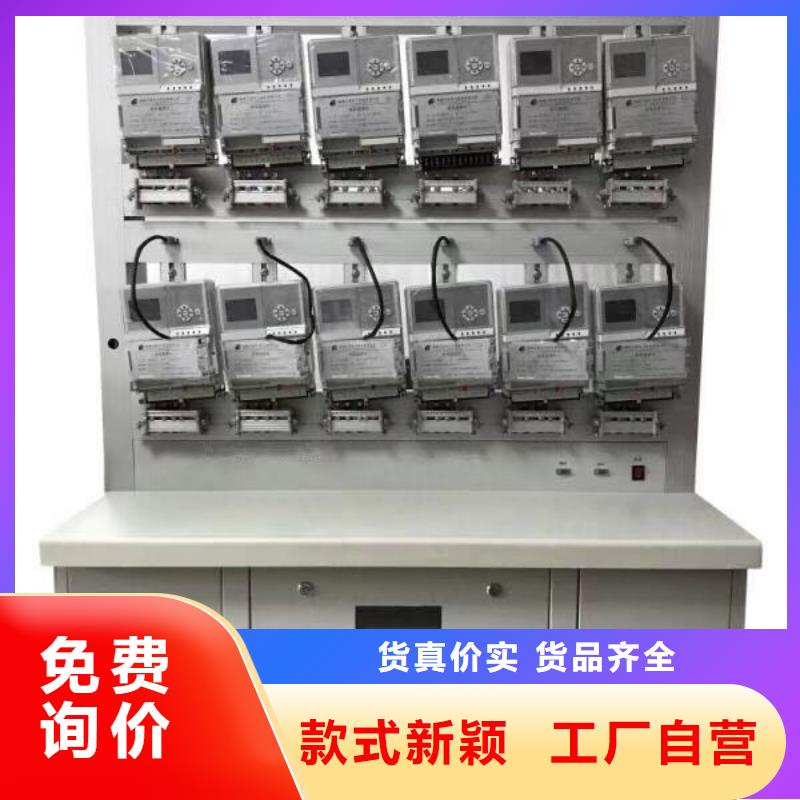

【三相电能表校验装置】录波分析仪经验丰富质量放心

江苏无锡三相电能表校验装置设备名称：三相便携式电能表检验装置型 号：TH-33数 量：1台套生产厂家；青岛天正华意电气设备有限公司一．概述：TH-33系列三相便携式多功能电能表检验装置，采用豪华铝合金机箱，配合可拆卸铝合金挂表架，适用于1.0级及以下各种三相电能表的检验,它以豪华美观的外形、精致的工艺、完善的功能和优异的性能，定会受到您的青睐。二、主要技术指标和技术性能： 1. 装置等级：0.05级或者0.1级（按要求定做精度等级）2. 电脑联机端口： RS232 通迅口3. 三相源技术参数：3．1输出电压：3 ＊ 57.7V Y 3＊100V ?3 ＊ 220V Y 3＊380V ?调节幅度0～120％连续可调调节细度：优于0.01％3.2输出电流：25mA、0.1A、1A、5A、25A、100A 调节幅度0～120％连续可调；　调节细度优于0.01％小输出电流：1mA （精度：＜5％）3.3输出功率：（电压回路） 3×50VA （电流回路） 3×150VA 3.4输出电压、电流、功率稳定度； ≤0.02％/120S 5输出电压、电流波形失真度：≤ 0.5％3.6．三相对称度： 优于120o土0.3o3.7频率范围： 45Hz～65Hz 调节细度： 0.01Hz3.8移相范围：-180.0o ～180.0o 调节细度:0.01o3.9指示仪表等级：电压、电流表准确度为土0.01％相位表准确度为 土0.01o频率表准确度为 土0.01Hz4． 内置三相标准表技术参数：4.1 电压输入输入范围（V）： 40—480输入量程（V）： 60、120、240、480精度等级：0.02过载能力（V）: 600输入负载 ≤0.5mA（480V）4.2 电流输入输入范围（A）: 0.01—100输入量程（A）:100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025精度等级：0.02过载能力（A）: 1504.3 准确度4.3.1准确度等级：0.05级 (0.1A~120A)4.3.2功率测量准确度有功功率测量准确度：0.05％/0.1％（PF≥0.5）无功功率测量准确度0.1％、0.2％（PF≥0.5）4.3.3电能测量准确度有功电能测量准确度0.05％、0.1％（PF≥0.5）无功电能测量准确度0.1％、0.2％（PF≥0.5）5．装置具有完善的保护功能：电压短路，电流开路保护，负载过载保护；显示器过压保护。6. 可进行2～21次谐波试验，电压中断和跌落试验，谐波幅值可调 7．供电电源： 230V士10％～50Hz8．功耗： 300 VA 工作环境：温度20℃土5℃ 相对湿度≤85％

江苏无锡三相电能表校验装置被校电能表的接线方式方法2.3.1 工作电源的连接本仪器提供两种供电方式：市电供电和电压端子接入电源供电。这两种方式的切换是通过面板的电源转换开关来是实现的（如图2-1：8所示），当选择到“外”时，仪器通过市电供电；当选择到“内”时，仪器通过电压端子的Ua、Uo供电。由于本仪器工作电源范围是AC45V~450V，当用户现场工作时，即使没有市电供电，仅仅通过被测电能表的电压通道提供的能量，就可以使本仪器正常工作，给用户提供了的方便。2.3.2 脉冲采集的方式方法本仪器支持多种被校电能表的脉冲输入方法，如光电采样器、手动采样器或直接采集电子脉冲。当通过脉冲线直接采集电子脉冲时，要求使用本仪器配套的脉冲线。该脉冲线中，黑色线为电源负极，接在目标电能表脉冲输出端子的负极；黄色线为脉冲接收，接在目标电能表脉冲输出端子的输出端。2.3.3 电压、电流的连接方式方法下面分别给出校验单相电能表、三相三线电能表、三相四线电能表的接线方式，其中电流的接法分别给出了内置电流互感器和钳形电流互感器的，用户根据实际情况灵活选择。
